Как выбрать промышленный конвейер: тип конструкции, нагрузка и условия работы

Промышленный конвейер нужно подбирать под конкретный технологический процесс, а не только по длине линии и массе груза. Ошибка в выборе конструкции может привести к проскальзыванию ленты, перегрузке привода, повреждению продукции и частым остановкам оборудования. Поэтому до заказа важно определить, что именно будет перемещаться, с какой скоростью и в каких условиях должна работать система.

Первый этап — анализ продукции или сырья, которое будет перемещаться по линии. Для штучных товаров важны размеры, масса одной единицы, форма и устойчивость на поверхности конвейера. Для сыпучих материалов дополнительно учитывают размер фракции, влажность, склонность к пылению и налипанию.

Необходимо учитывать и характер потока. Конвейер может работать с равномерной загрузкой или периодически получать большие партии продукции. Во втором случае привод, рама и рабочая поверхность должны выдерживать кратковременное увеличение нагрузки.

Перед подбором оборудования желательно зафиксировать основные параметры:

• тип груза: штучный, сыпучий, жидкий в таре или нестандартный;

• минимальную и максимальную массу продукции;

• размеры отдельных изделий или фракцию материала;

• требуемую производительность линии;

• предполагаемую скорость перемещения;

• необходимость подъема, спуска или изменения направления движения.

Эти данные позволяют сразу исключить конструкции, которые не подходят по нагрузке или особенностям транспортируемой продукции.

Для разных производственных задач применяются разные конструкции. Универсального конвейера, одинаково подходящего для коробок, металлических деталей и сыпучего сырья, не существует.

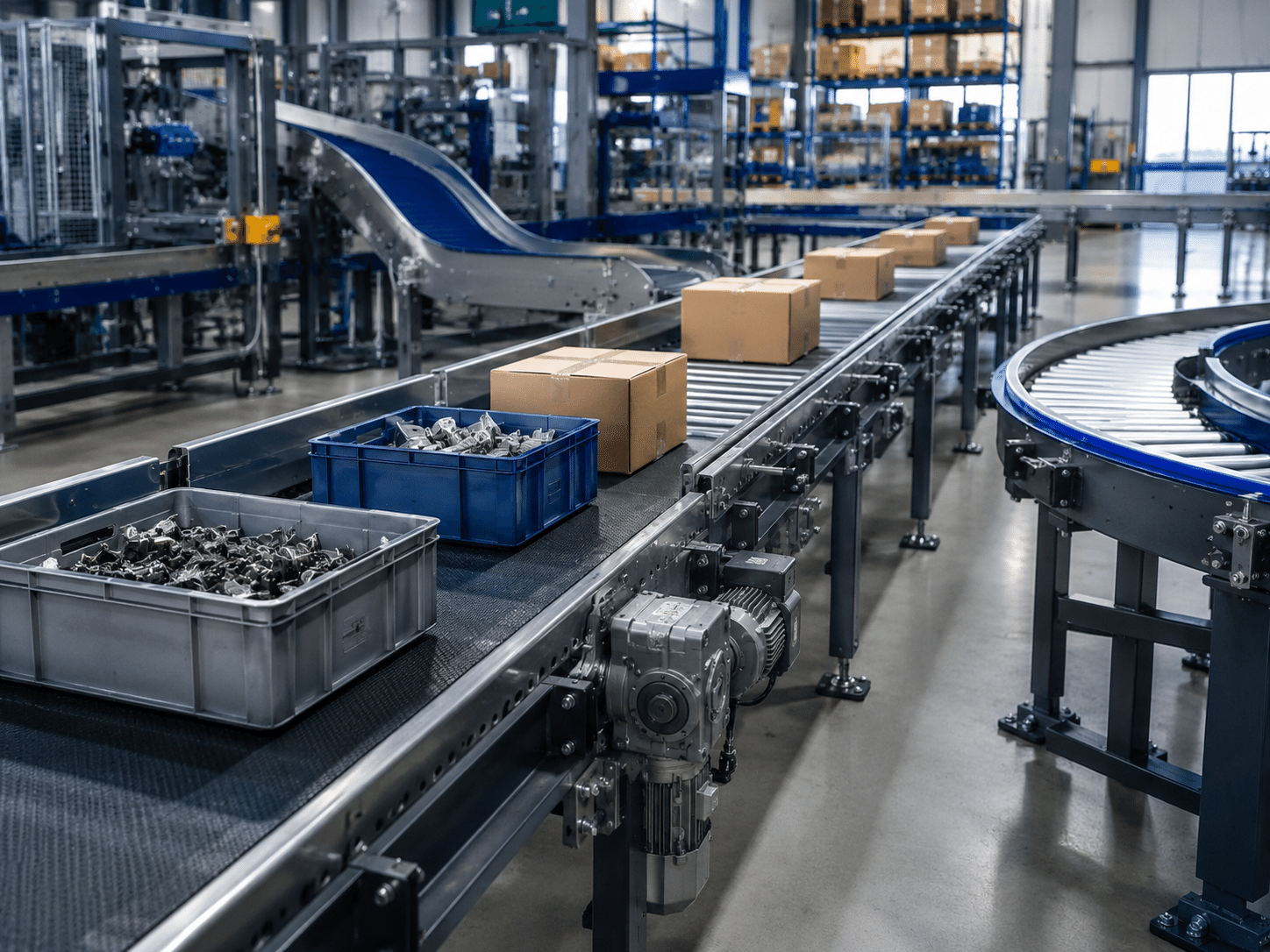

Ленточные конвейеры используются для перемещения коробок, мешков, упаковок, деталей и сыпучих материалов. Рабочая поверхность может быть гладкой, рифленой или оснащенной поперечными перегородками. Такой вариант подходит для длинных участков и позволяет организовать движение продукции как по горизонтали, так и под небольшим углом.

Роликовые конвейеры применяются преимущественно для коробок, контейнеров, палет и других грузов с ровным жестким основанием. Они могут быть приводными и неприводными. Неприводные модели удобны на участках, где груз перемещается вручную или под действием собственного веса.

Цепные конструкции рассчитаны на тяжелые изделия, палеты, металлические заготовки и другие грузы, для которых ленточная поверхность недостаточно прочна. Для перемещения мелких деталей или продукции по сложной траектории могут использоваться пластинчатые и модульные конвейеры.

При выборе важно учитывать не только массу одной единицы продукции, но и суммарную нагрузку на рабочую часть конвейера. Если одновременно на линии находятся десять коробок по 30 кг, расчет должен учитывать минимум 300 кг распределенной нагрузки, а также запас на неравномерное размещение груза.

Запас по нагрузке нужен и для привода. Электродвигатель не должен постоянно работать на предельной мощности. При расчете учитываются масса движущихся элементов, сопротивление подшипников и роликов, угол подъема, скорость ленты и частота запусков.

Особенно внимательно следует рассчитывать наклонные линии. Чем больше угол подъема и масса продукции, тем выше требования к мощности привода и сцеплению груза с рабочей поверхностью. Для таких систем могут понадобиться рифленая лента, перегородки или специальные удерживающие элементы.

Один и тот же тип конвейера может требовать разного исполнения в зависимости от места установки. Для обычного сухого склада достаточно стандартных материалов, а для пищевого производства или влажного цеха требования будут другими.

Перед заказом необходимо проверить:

• температуру и влажность в помещении;

• наличие пыли, воды, масел или химически активных веществ;

• санитарные требования к оборудованию;

• необходимость регулярной мойки и дезинфекции;

• работу в холодных или горячих зонах;

• требования к защите электродвигателя и электрооборудования.

Для пищевой промышленности обычно выбирают материалы, которые легко очищаются и устойчивы к воздействию моющих средств. В пыльных или влажных помещениях важна соответствующая защита электродвигателей, датчиков и шкафов управления.

Слишком медленный конвейер может ограничивать производительность всего участка, а чрезмерно высокая скорость усложняет загрузку, сортировку и контроль продукции. Поэтому производительность системы должна соответствовать оборудованию, которое находится до и после транспортного участка.

Например, если упаковочная машина выпускает определенное количество коробок в минуту, конвейер должен без задержек принимать этот поток и передавать его дальше. При этом между изделиями желательно сохранять предусмотренные технологией интервалы.

Для автоматизированных линий дополнительно учитываются время остановки перед оборудованием, накопление продукции и синхронизация нескольких участков. В таких системах скорость может регулироваться частотным преобразователем.

До изготовления конвейера необходимо определить не только длину и ширину, но и доступное пространство вокруг оборудования. Нужно предусмотреть проходы для персонала, место для обслуживания привода, натяжных механизмов и роликов.

Если маршрут проходит между действующими станками, колоннами или другими конструкциями, может понадобиться поворотный, наклонный или многоуровневый конвейер. Иногда рациональнее использовать несколько коротких участков вместо одной длинной линии.

Также стоит заранее определить высоту рабочей поверхности. Она должна соответствовать предыдущему и следующему оборудованию, особенно если конвейер является частью автоматической производственной линии.

Конвейер работает в условиях постоянной механической нагрузки, поэтому отдельные элементы постепенно изнашиваются. При выборе оборудования стоит уточнить доступность лент, роликов, подшипников, звездочек, цепей и других расходных деталей.

Конструкция должна позволять проводить плановое обслуживание без длительной разборки всей линии. Желательно, чтобы натяжение ленты или цепи можно было регулировать непосредственно на месте эксплуатации.

Для предприятия также имеет значение наличие запасных частей и возможность быстро заменить стандартные узлы. Это снижает риск длительного простоя при обычном эксплуатационном ремонте.

Подбор промышленного конвейера начинается с характеристик груза и требуемой производительности. После этого определяют тип рабочей поверхности, допустимую нагрузку, скорость, мощность привода и исполнение под конкретные условия эксплуатации.

Перед заказом стоит передать поставщику данные о продукции, схему участка, предполагаемую загрузку и требования к режиму работы. Чем точнее исходные параметры, тем проще подобрать конструкцию, которая будет стабильно работать в составе производственной линии и не потребует последующей доработки.
